一 系統概述
主要用以將液態膠水涂在紡織品、紙盒或者皮革表面上的一種機械設備,現有的涂膠機有很多種款式,如:鼓式涂膠機、雙作用涂膠機、雙工位升降涂膠機等。涂覆機是通過氣壓將膠水或者油漆之類的液體噴涂到所需要的產品上。設備采用了兩軸控制,自動化操作,設備核心部件采用顯控EA-043A+FGS-16MT-A進行控制,主要用于移動涂膠水。
二 系統配置
1.HMI: EA-043A 1臺
2.PLC: FGS-16MT-A 1臺
3.步進電機: 57步進 2臺
4.I/O表格:
輸入點 |
|
輸出點 |
|
X0 |
啟動1 |
Y0 |
1#步進電機脈沖 |
X1 |
啟動2 |
Y1 |
1#步進電機方向 |
X2 |
1#步進電機原點 |
Y2 |
2#步進電機脈沖 |
X3 |
1#步進電機動作點 |
Y3 |
2#步進電機方向 |
X4 |
2#步進電機原點 |
Y4 |
|
X5 |
2#步進電機動作點 |
Y5 |
|
X6 |
|
Y6 |
|
X7 |
|
Y7 |
|
三 工藝流程
系統分為手動、自動模式。HMI可以設置步進電機的速度。
1.手動分為:1#步進電機前進、后退。2#步進電機前進、后退;
2.自動流程:設備上電后系統自動找原點,找到原點后停止,然后等待用戶那邊2個啟動按鈕同時按下后X軸先啟動,當運行到動作點后,啟動Y軸運行,當Y軸運行到動作點后立即后退,當Y軸運行到原點后X軸啟動回原點操作,到達原點后一個流程結束,等待下一次啟動。
注意:在自動運行中手動按鈕無效。

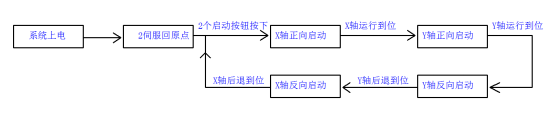

四 流程圖
