GC-070-24M

市場價： 0.00

價格： 0.00

產品信息

顯控（Samkoon）一體機在硬件上實現了HMI與PLC的結合，軟件上將畫面組態和梯形圖編程融為一體，功能強大，不需要外接PLC也能用在各種需要PLC控制的場合，還可通過RS485與外部控制器通信。在梯形圖中支持主程序、子程序、中斷程序的編寫，每個程序中包含了若干個網絡，用戶可自定義添加，每個程序最多添加1000個網絡。

1. 結構

結構緊湊，節省空間；

2. 高速計數器

兩路80K高速計數；

3. 組態

畫面組態、梯形圖編程一體；

4. 輸出

16路晶體管輸出；

5. 通信

支持RS485與外部控制器通信；

6. 脈沖輸出

最高支持兩路分別150K脈沖輸出。

一體機（ HMI + PLC ） > >

一主要技術參數

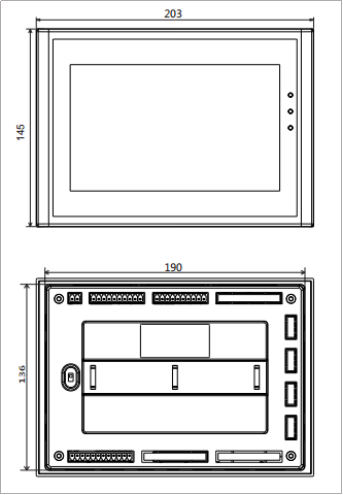

硬件結構	外觀尺寸	203 × 145 × 55

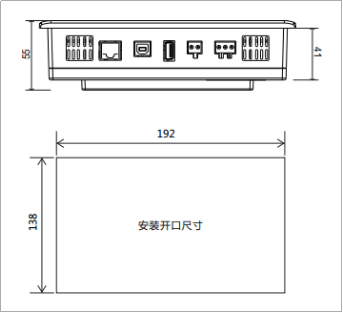

	開孔尺寸	192 × 138
	凈重	-
顯示	型號	GC-070-24M
	顯示尺寸	7″
	分辨率（像素）	800 × 480
	觸控面板	4線高精度觸摸板
	顯示顏色	262,144
	背光模塊	LED
	對比度	400:1
	亮度（cd/㎡）	400cd/㎡
產品特性/認證	內存	128M FALSH + 32M DDRI
	CPU	200MHz
	耐壓測試	500V DC 1分鐘
	靜電測試	± 6kV
	FCC兼容性	符合FCC，Class A
	CE認證	符合EN55022和EN55024標準
	防護等級	前面板 IP65
	外殼材料	工程塑料ABS+PC
電源/接口	供電電源	DC24（+/-10%）
	功耗	7W
	串行接口	COM1/COM2：RS485
	USB下載口	支持下載，在線監視
	U盤口	NO
	SD卡	NO
	以太網口	NO
輸入輸出	AD輸入	-
	開光量輸入	8路，包括2路高速計數
	開關量輸出	16路晶體管輸出，包括2路高速脈沖輸出
環境	工作環境溫度	-20 ~ 70℃
	工作環境濕度	10 ~ 90%RH
	防震度	10 ~ 58HE（XYZ方向2G/30分鐘）
編程軟件	編程軟件	SamDraw5.1

二輸入規格

項目		規格
輸入阻抗	X000~X007	3.3kΩ
輸入電流信號	X000~X007	6mA/DC24V
ON 輸入靈敏度電流	X000~X007	3.5mA 以上
OFF 輸入靈敏度電流	X000~X007	1.5mA 以上
輸入響應時間		約 10ms
輸入信號形式		漏型輸入：無電壓觸點輸入，NPN 開路集電極晶體管源型輸入：無電壓觸點輸入，PNP 開路集電極晶體管
輸入回路隔離		光耦隔離

三模擬量輸入輸出規格

選項		說明
輸入	通道	可選 AI0–AI7，其中 AI0-AI3 為模擬電壓/電流輸入， AI4–AI7 為溫度模擬量輸入；勾選“啟用”，表示打開該通道
	模式	對于 AI0-AI3，可選“0~5V”、“4~20mA”、“0~10V”；對于 AI4-AI7，可選“熱電偶”、“PT100”
	平均采樣次數	可選“4”、“8”、“16”、“32”
	采樣當前值	采樣值存放地址，用戶可根據自己需求更改
	數字量范圍	對于 AI0-AI3，數字量最小值和最大值，對應模擬量輸入范圍；對于 AI4-AI7，此處設置值無效
輸出	通道	可選 AO0–AO1，模擬電壓/電流輸出；勾選“啟用”，表示打開該通道
	模式	可選“0~5V”、“0~10V” 、“4~20mA”
	數字量范圍	數字量最小值和最大值，對應模擬量輸出范圍
