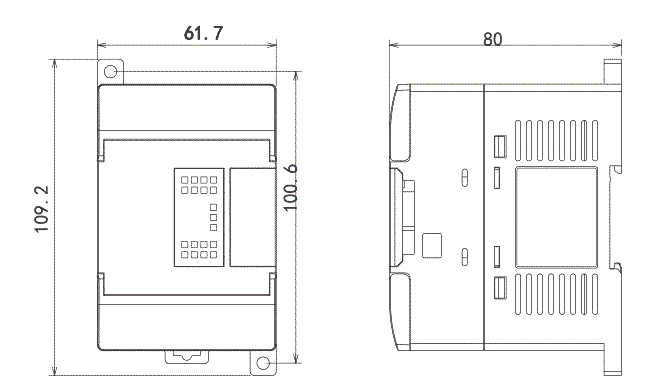

FGs-E4AI2AO
FGs-E系列PLC擴展模塊不僅具有強大的邏輯處理、數據運算、高速處理等功能，而且具有基本的輸入輸出、 A/D、 D/A轉換等功能， 通過使用輸入輸出模塊、模擬量模塊、 溫度控制模塊等等，使FGs-E系列的PLC 在溫度、流量、 液位、壓力等過程控制系統中得到了廣泛的應用。
FGs-E4AI2AO模擬量輸入輸出模塊將 4點模擬輸入數值（電壓輸入， 電流輸入）轉換成數字值，并且把他們傳輸到 PLC 主單元，同時還可以將2點模擬量輸出的數值（電壓輸入， 電流輸入）轉換成模擬量的輸出。
1．4通道模擬量輸入：電壓輸入或電流輸入自由選擇，其中電壓輸入有0～5V、0～10V 兩種模式；電流輸入有 4～20mA 模式；
2．12 位的高精度模擬量輸入和16位的高精度模擬量輸出；
3．作為FGs-E系列的特殊功能模塊，最多可在 PLC 主單元右邊連接6臺 FGs-E4AI2AO 模塊；
4．FGs-E4AI2AO模擬、數字部分電源隔離處理。
1. 模塊規格：
|
項目 |
電壓輸入 |
電流輸入 |
電壓輸出 |
電流輸出 |
|
模擬量輸入范圍 |
0～5V、 0～10V |
4～20mA |
0～5V、 0～10V |
4～20mA |
|
最大輸入輸出范圍 |
±15V |
0～40mA |
±15V |
0～40mA |
|
數字輸入輸出范圍 |
12位二進制數 |
16位二進制數 |
||
|
分辨率 |
1/4095（ 12Bit） |
1/65535（16Bit） |
||
|
綜合精確度 |
1‰ |
1‰ |
||
|
綜合精確度 |
1‰ |
1‰ |
||
|
轉換速度 |
20ms/通道 |
20ms/通道 |
||
|
模擬量用電源 |
DC24V±10%， 100mA |
|||
2. 端子說明：
3. 端子信號：
|
模擬量輸入/輸出/485 |
通道 |
端子名 |
信號名 |
|
模擬量輸入 |
輸入CH0 |
A+ |
A模擬量+ |
|
RA |
如果是電流輸入需與A+短接 |
||
|
A- |
A模擬量- |
||
|
輸入CH1 |
B+ |
B模擬量+ |
|
|
BA |
如果是電流輸入需與B+短接 |
||
|
B- |
B模擬量- |
||
|
輸入CH2 |
C+ |
C模擬量+ |
|
|
CA |
如果是電流輸入需與C+短接 |
||
|
C- |
C模擬量- |
||
|
輸入CH3 |
D+ |
D模擬量+ |
|
|
DA |
如果是電流輸入需與D+短接 |
||
|
D- |
D模擬量- |
||
|
模擬量輸出 |
輸出CH0 |
AOV |
A輸出+（電壓） |
|
AOI |
A輸出+（電流） |
||
|
C0 |
A輸出- |
||
|
輸出CH1 |
BOV |
B輸出+（電壓） |
|
|
BOI |
B輸出+（電流） |
||
|
C1 |
B輸出- |
||
|
485 |
- |
485A |
485通訊+ |
|
- |
485B |
485通訊- |
