帶OLED顯示屏的伺服驅動器

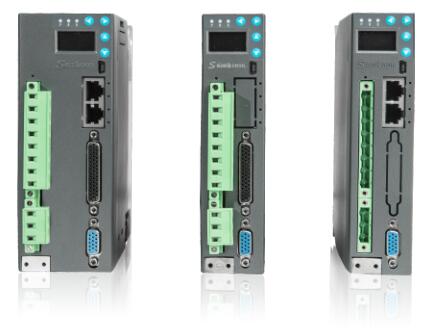

一 產品圖片

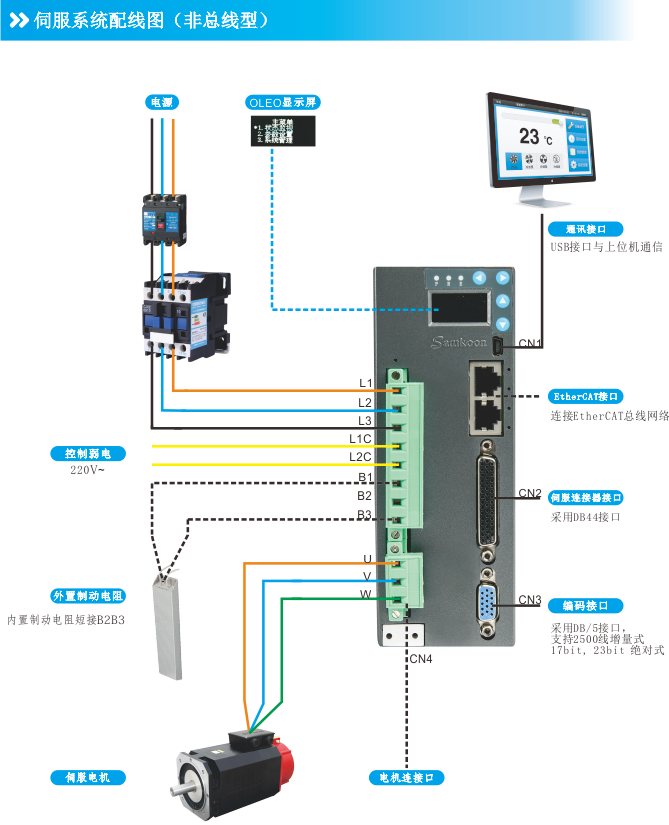

二 配線圖
三 產品參數
| 功率范圍 | 400W,750W |
| 輸入電壓 | 單相/三相220V，50HZ |
| 控制方式 | 位置模式，速度模式，轉矩模式 |
| 編碼器類型 | 2500線，17位，23位 |
| 通訊方式 | 485，CAN，Modbus-TCP，EtherCAT（僅總線型驅動器） |
| 調試接口 | USB |
| 最高脈沖輸入頻率 | 4MPPS |
| 脈沖輸入方式 | 單端，差分 |
| 脈沖輸出 | 差分A，B，Z信號 |
| 模擬量輸入通道 | 2路12bit |
| 電流環帶寬 | 2.5KHz |
| 轉速環帶寬 | 1.8KHz |
| 顯示方式 | OLED（帶中文顯示） |
四 產品特點
● 拋棄傳統數碼管顯示，采用OLED顯示屏，配合中文/英文顯示，方便用戶現場調試，支持EtherCAT通信。
● 全FPGA硬件電流環方案，更高的系統帶寬。
● 指令脈沖輸入支持脈沖+方向，CW/CCW，AB相輸入。
● 脈沖輸入雙重消抖濾波，有效減少惡劣現場環境下脈沖多發或丟失。
● FPGA硬件過流保護，更及時保護電機和驅動器 。
● 采用橢圓濾波器抑制機械共振，具有帶寬窄，深度大的特點 。
● 位置環，速度環均采用前饋加反饋控制，更高的環路帶寬 。
